Controllo della posizione e delle dimensioni delle barre dei colori con Inset Axes #

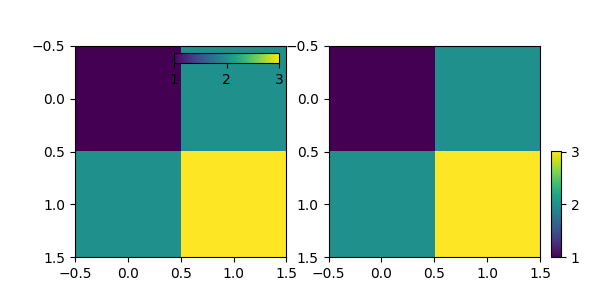

Questo esempio mostra come controllare la posizione, l'altezza e la larghezza delle barre dei colori utilizzando inset_axes
.
Il posizionamento degli assi interni è controllato come per le legende: o fornendo un'opzione loc ("in alto a destra", "migliore", ...), o fornendo un locatore rispetto alla bbox madre. Anche parametri come bbox_to_anchor e borderpad funzionano allo stesso modo e sono mostrati qui.

import matplotlib.pyplot as plt
from mpl_toolkits.axes_grid1.inset_locator import inset_axes
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=[6, 3])
im1 = ax1.imshow([[1, 2], [2, 3]])
axins1 = inset_axes(
ax1,
width="50%", # width: 50% of parent_bbox width
height="5%", # height: 5%
loc="upper right",
)
axins1.xaxis.set_ticks_position("bottom")
fig.colorbar(im1, cax=axins1, orientation="horizontal", ticks=[1, 2, 3])
im = ax2.imshow([[1, 2], [2, 3]])
axins = inset_axes(
ax2,
width="5%", # width: 5% of parent_bbox width
height="50%", # height: 50%
loc="lower left",
bbox_to_anchor=(1.05, 0., 1, 1),
bbox_transform=ax2.transAxes,
borderpad=0,
)
fig.colorbar(im, cax=axins, ticks=[1, 2, 3])
plt.show()
